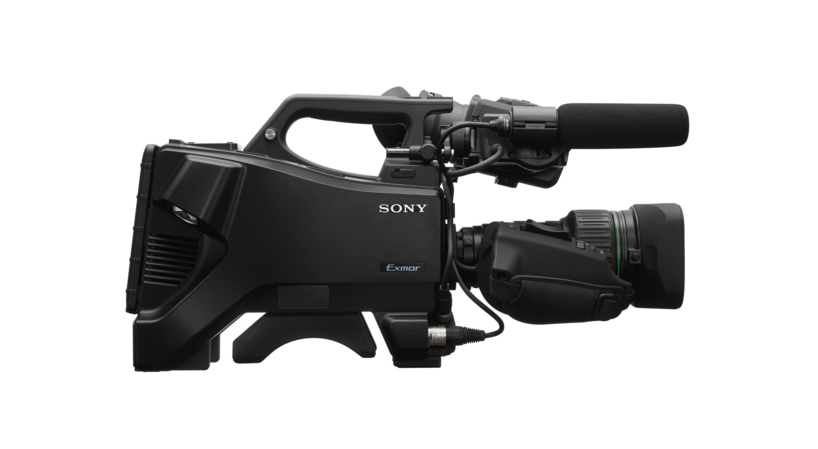

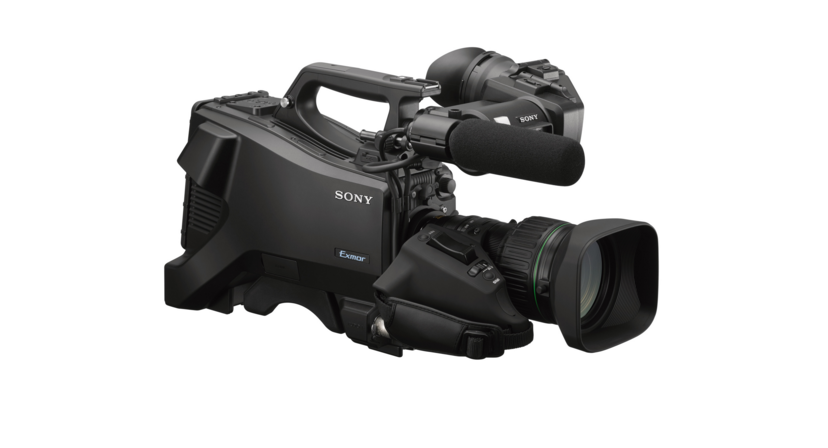

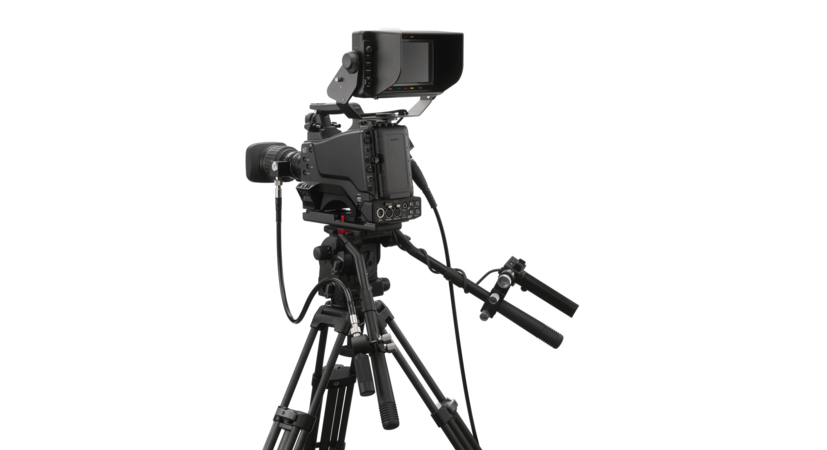

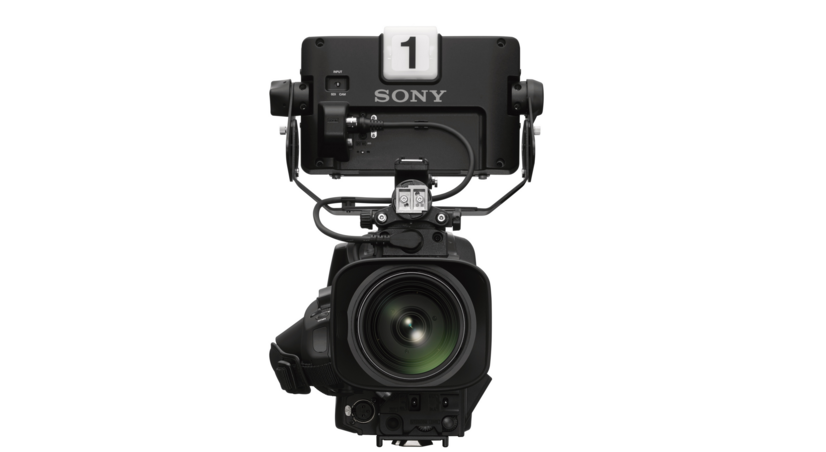

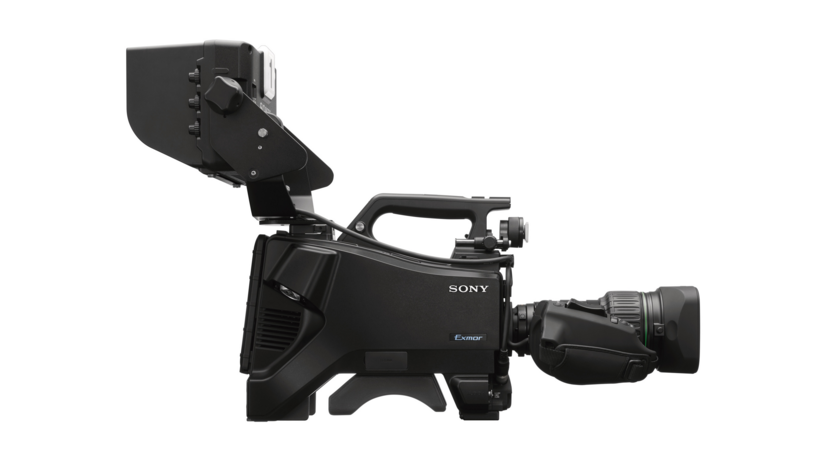

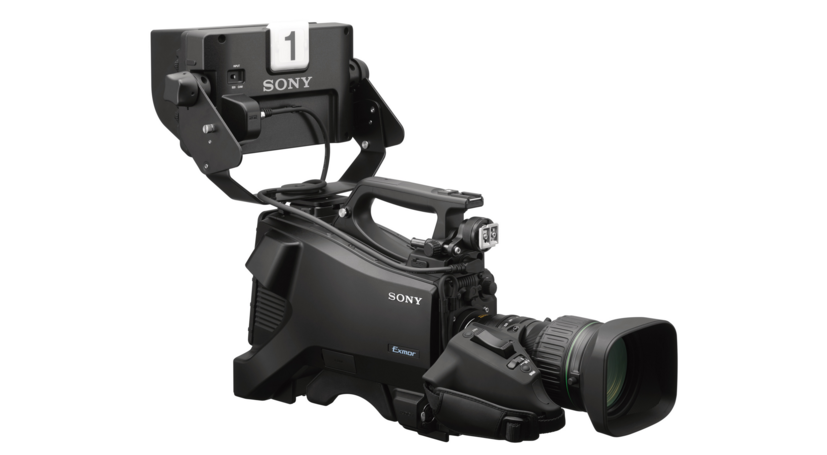

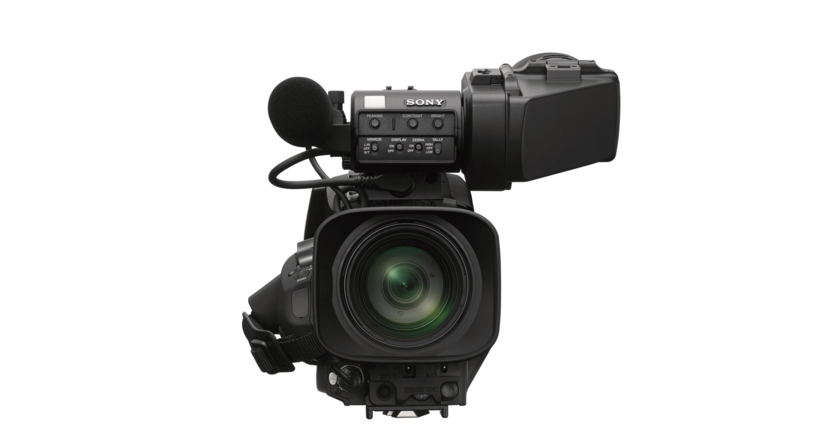

HXC-FB80(HXCFB80)

三片 2/3 英寸 Exmor? CMOS 成像器高清彩色演播室攝像機

屬性

高清 Exmor CMOS 成像器

HXC-FB80 集成了三片 2/3 英寸 Exmor CMOS 成像器，可出色地呈現高清圖像質量，使用 1080 模式時，在 50 Hz 頻率下實現 F13 靈敏度，在 59.94 Hz 功頻率下實現 F12 靈敏度，信噪比高達 -60 dB。這些功能可以大幅提升低照度環境下的拍攝能。

支持 1080/50p 和 59.94p 的 3G-SDI 平臺

攝像機可以輸出 3G-SDI 信號，包括 1080/50p 和 59.94p。除了 25 PsF 和 29.97 PsF，新款處理器還支持 1080/23.98 PsF。

通過攝像機控制單元實現滿足未來需求的 4K 畫質提升和高清 HDR 支持

這款攝像機與 HXCU-FB80 攝像機控制單元結合使用，可實現 4K上變換輸出，而且能夠以高清 HDR 方式支持 HLG（混合對數伽馬）。*
* 需要在 2018 年進行固件升級

PC-RCP (HZC-RCP5)

除了基于硬件的遠程控制單元，還可以使用基于 PC 軟件的 HZC-RCP5 遠程控制。

MCS（多攝像機系統）功能

HXCU-FB80 攝像機控制單元提供多達 24 單元支持，形成了完整的 MCS 系統。

電纜延長與光纖接口選用

使用自帶電源的混合電纜，攝像機與攝像機控制單元之間的距離可以長達 600 米。如果與 HXC-P70 結合使用，則可延長到 1,000 米。連接攝像機與攝像機控制單元，除了可以使用 Neutrik 連接器接口，還可以使用 LEMO 連接器接口。在使用單模光纖電纜 (SMF) 連接的情況下，本地供電傳輸距離可延長至 10 千米。

多種畫面控制功能

系統攝像機具有多種畫面控制功能，如多區彩色矩陣、膚色細節、低色調飽和度、拐點飽和度、自動鏡頭色差補償 (ALAC)。

電動伺服 ND 灰度濾鏡

因為攝像頭新增了濾鏡伺服器，所以，ND 灰度濾鏡可與電子 CC 濾鏡一起由外置 RCP/RM 或通過攝像機控制單元遠程控制。

高清視頻數據接口和高清提示器

得益于 3G-SDI 平臺的支持，除了攝像機拍攝的 1080 50i/59.94i 視頻信號，還可以通過同一條光纖連接線將另一個視頻信號傳輸到攝像機控制單元端。除了支持傳統的模擬復合提示器，還可以從攝像機控制單元端提供 HD-SDI 信號。

規格

一般信息

功耗

約 19W（限攝像機機身）
約 32W（攝像機機身，帶隨附的尋像器）

操作溫度

-10°C 至 +45°C
14°F 至 +113°F

儲存溫度

-20°C 至 +60°C
-4°F - +140°F

尺寸（寬 x 高 x 深）[*1]

（機身）160 x 266 x 314 毫米
（機身）6 3/8 x 10 1/2 x 12 3/8 英寸
（帶鏡頭和 VF）*2 295 x 433 x 571 毫米
（帶鏡頭和 VF）*2 11 5/8 x 17 1/8 x 22 1/2 英寸

重量

（機身）約 3.4 千克
（機身）約 7 磅 8 盎司
（帶鏡頭和 VF）約 6.8 千克
（帶鏡頭和 VF）約 14 磅 16 盎司

攝像機部分

成像器件

3 片 2/3 英寸 CMOS

有效像素

1920 x 1080 (H x V)

信號格式

高清： 1080/59.94p、1080/59.94i、1080/50p、1080/50i、1080/29.97PsF、1080/25PsF、1080/23.98PsF、720/59.94p、720/50p；標清： 480/59.94i，576/50i

頻譜系統

F1.4 棱鏡系統

鏡頭接口

索尼 2/3 英寸卡口座

內置濾鏡

CC： 電氣
ND： 1； 全通，2； 1/4ND，3； 1/16ND，4； 1/64ND

靈敏度（2000 lx、3200K、89.9% 反射率）

F12 (59.94 Hz)，F13 (50 Hz)

信噪比

典型 60dB *3 (1080/59.94i)

水平分辨率

1,000 電視線或更高

增益

-3、0、3、6、9、12 dB

快門速度

1/100，1/125，1/250，1/500，1/1000，1/2000 秒（59.94i 模式）

快門速度（慢速快門 (SLS)）

2、3、4、5、6、7、8 幀積累（限 1080 模式下 59.94i/p、50i/p，29.97PsF、25PsF、23.98PsF）

輸入/輸出

音頻輸入 (CH1)

XLR 類型： 3 針，母 (x1)
麥克風輸入： -60dBu（使用菜單或 HXCU-FB80 可設置至 -20dBu），平衡
線路輸入： 0dBu，平衡

視頻輸入 (CH2)

XLR 類型： 3 針，母 (x1)
麥克風輸入： -60dBu（使用菜單或 HXCU-FB80 可設置至 -20dBu），平衡
線路輸入： 0dBu，平衡

提示器/同步鎖相

BNC (x1)； 同步鎖相輸入或提示器輸出

測試輸出

測試輸出（帶字符/不帶字符的模擬輸出），或高清/標清同步輸出

SDI 輸入/輸出

BNC (x1) SMPTE ST292-1，適用于高清提示器輸出或高清視頻數據接口輸入

SDI 輸出

BNC (x1) SMPTE ST425-1/ST292-1/259M； 可選擇 3G/HD-SDI 或 SD-SDI

攝像機控制單元

可選光纖 (x1)、CCFN 電纜或單模光纖電纜（LC 型）

供電距離

600 米（上限），CCFN 索尼混合型光纖電纜連接（裝有便攜式鏡頭和 HXCU-FB80）

光纖電纜的距離

單模光纖電纜（LC 型）本地供電（裝有 HXCU-FB80）10 千米（上限）

通話系統

XLR 類型： 5 針，母 (x1)

耳機輸出

立體聲迷你插孔 (x1)

鏡頭

12 針 (x1)

尋像器

20 針 (1)，僅針對 HDVF

遠程控制

8 針 (x1)

數據接口輸入/輸出

數據線路 D-sub 9 針，母 (x1)： RS-232C 或遙控 8 針： RS-422A

EXT 輸入/輸出

（數據接口 I/O）D-sub 9 針，母 (x1)

USB

USB 2.0 (x1)

DC 輸入

XLR 型 4 針 (x1)，DC 10.5 V 至 17 V

直流輸出

4 針 (x1)，DC 10.5 V 至 17 V，1.5 A（上限）

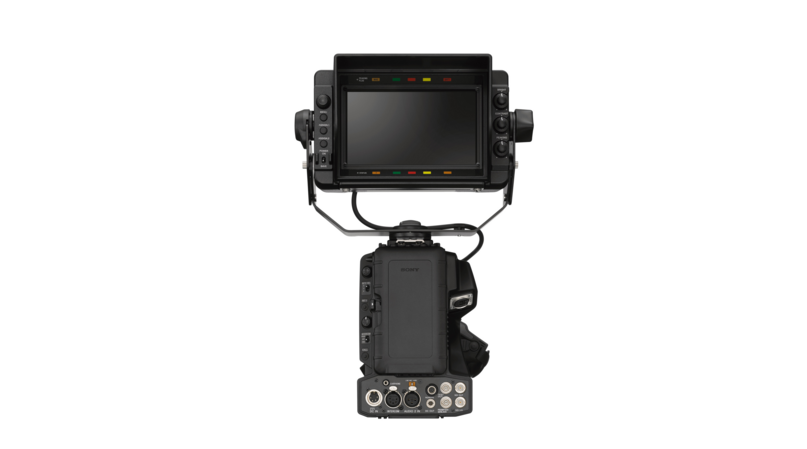

尋像器顯示

屏幕尺寸

155.5 x 87.5mm（7 英寸對角線）

縱橫比

16:9

可打印像素

1920(H) x 1080(V) RGB 色帶陣列

鏡頭

鏡頭接口

2/3 英寸型索尼卡口座

焦距

8.2 mm（11/32 英寸）至 164 mm（6 1/2 英寸）

變焦

伺服/手動可選

變焦比率

20 倍

最大相對光圈

1： 1.9

光圈

自動/手動可選 F1.9 至 F16 和 C（關閉）

聚焦

全手動聚焦 900 mm 至無限遠（微距功能關閉）10 mm 至無限遠（微距功能打開，使用廣角鏡頭）

濾鏡螺紋

M82 mm，間距 0.75 mm

微距

開/關（可轉換）

配件

配件

攝像機操作指南 (1)
操作說明 (CD-ROM 1)，日語、英語、法語、德語、意大利語、西班牙語、簡體中文
7 英寸大尋像器 (1)
尋像器操作指南 (1)
尋像器操作手冊 (CD-ROM 1)，英語、簡體中文
2/3 英寸型高清便攜式鏡頭 (1)
鏡頭接口蓋 (1)
后焦調節圖 (1)
電纜夾帶 (1)
V 型熱靴 (1)
尋像器罩 (1)
尋像器電纜 20 針 (1)
Tally 號碼牌 (0~9)
保修手冊 (1)

注

*1

尺寸數值為近似值。

*2

尺寸數值取自尋像器機械滑動裝置（不含鏡頭罩）的上限高位。

*3

該值為處于 NS（噪聲抑制功能）： “開”模式。

*4

此規格數據適用于 HXC-FB80SN

HXC 系列攝像機的光學低通濾鏡

如果 HXC 系列攝像機內置的電子 LED 壁濾鏡沒有充分減少某些 LED 壁導致的摩爾紋，可選的光學低通濾鏡 (OLP) 可以進一步減少摩爾效應（部件號： 1-856-731-31）

*：HXC-FB80、FB75 和 P70（適用于中國以外的地區）
*：HXC-FB80、E75 和 P70（適用于中國）

產品包含預安裝的軟件

本產品已預裝部分軟件，因而需要購買許可證密鑰才能激活某些功能。
