HDC-P43

(HDCP43)

4K/高清 POV 攝像機

簡介

靈活、無損的 4K、高清以及慢動作制作

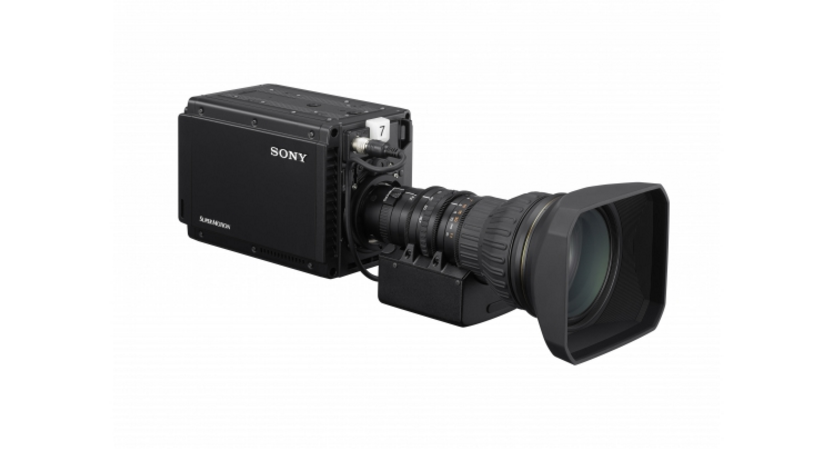

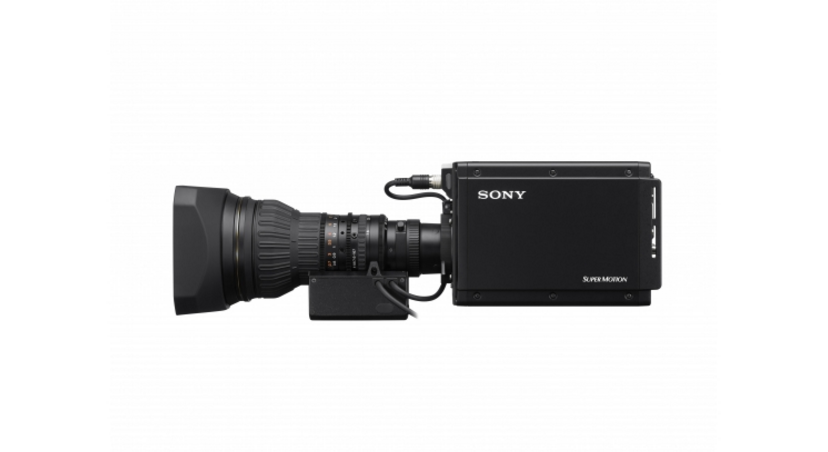

HDC-P43 是輕便的視角 (POV) 式攝像機，可與現有的高清基礎設施、鏡頭和配件無縫集成，同時能夠制作 4K 和慢動作視頻。

HDC-P43 可安裝在吊架上，也可以在槍機位置運行，非常適合用于多攝像機拍攝或用作單獨設備。

作為索尼靈活、無損 4K/高清直播系統的一部分，HDC-P43 幫助您以目前的制作預算實現理想的回報。

與現有工作流程無縫集成

HDC-P43 是 HDC-4300 系統攝像機的配套型號，配備了三個 2/3 英寸 4K 成像設備以及 B4 鏡頭接口。令人欣慰的是，操作員和攝影師對于該系統非常熟悉，因此您可以更快地投入工作，無需再花錢進行重新培訓。

HDC-P43 還兼容當前用于 HDC 4300 的眾多現有產品，這包括 BPU-4500/BPU-4000 基帶處理器單元、HDCU-4300/HDCU-2000/HDCU-2500 全機架和半機架攝像機控制單元以及 RCP 系列遠程控制面板。

選擇您需要的操作水平

通過使用單模光纖電纜直接連接，HDC-P43 可使用 BPU-4000/4500 基帶處理器單元或 HDCU-4300 攝像機控制單元，能夠使用與 HDC-4300 相同的可選軟件密鑰來激活 4K、HFR 和高清剪切功能。您可以在需要時在標準高清輸出基礎上添加出眾的 4K x2 [*1] 和高清 8x 慢動作以及 4K 圖像拍攝功能。您對靈活性和可控性的所有需求都能在這個單一的高性能平臺中得以實現。

注 *1： 4K x2 僅適用于 BPU-4000/BPU-4500。

下一代技術帶來的驚人色彩和影像

HDC-P43 光學系統支持下一代 ITU-R BT.2020 色域，能夠在現場制作中提供更加寬廣的色彩再現。您將看到生動、逼真影像帶來的較明顯差異，觀眾將獲得身臨其境的體驗。
而且，得益于 S-Log3 處理，高動態范圍操作可用于 4K 和高清同步直播操作。

屬性

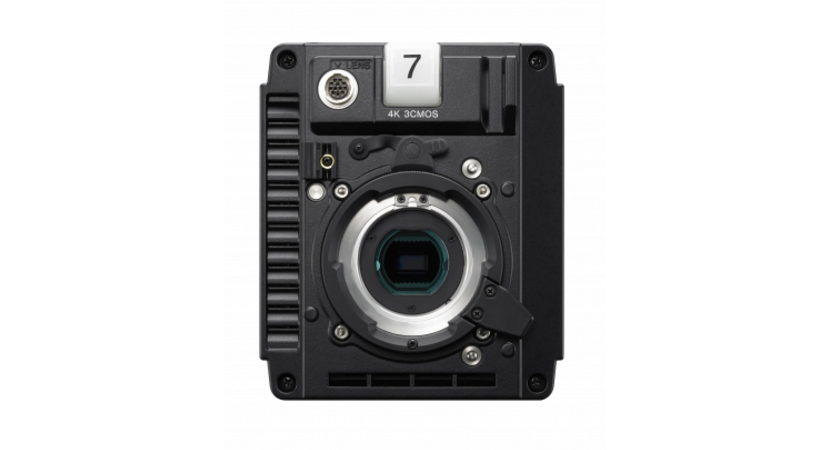

直接安裝 B4 卡口鏡頭

借助 2/3 英寸的攝像機接口，HDC-P43 可直接兼容 B4 鏡頭。B4 卡口同時支持高清和 4K 鏡頭，允許您使用 B4 卡口高性能大型鏡頭拍攝帶深景深的體育場景。

具備寬動態范圍和寬色域的較優 4K 功能

通過選購軟件密鑰 SZC-4001，HDC-P43 將具有拍攝 4K 圖像的功能，與 HDC-4300 完全一樣。HDC-P43 同樣配備了三個 2/3 英寸 4K 成像器，并且采用了較精確校準技術，可將芯片安裝到棱鏡上。這套光學系統支持 ITU-R BT.2020* 寬色域，從而在現場直播中提供較精確的色彩再現。
* ITU-R BT.2020 是由 ITU-R 定義的視頻格式規范。

可實現 2 倍 4K 和 8 倍高清的慢動作功能的高幀率拍攝

HDC-P43 的真實 4K 成像器的拍攝分辨率是高清分辨率的四倍。在高清拍攝中，借助可選的軟件升級*，此功能可用來實現最高達 479.52/400 fps 的較高速影像拍攝。在標準配置下，能提供 59.94/50、119.88/100 和 179.82/150 fps 的幀率。以 4K 格式進行拍攝時，能夠實現最大 119.88/100 fps 的幀率。

實時全數字處理應用于 BPU-4000/4500 處理單元中的每一幀（即便以高幀頻拍攝時），可制作出與以正常速度拍攝相同的圖像質量。拍攝的圖像可以錄制到 PWS-4400 或 PWS-4500 4K/高清多端口音視頻存儲單元中以進行超級慢動作回放**。
*需使用可選軟件 SZC-4002（用于 BPU4000/4500）。
** 也可以使用一些第三方制造商服務器。

提供清晰圖像*的高清剪切功能

索尼的軟件技術可從 4K 圖像中實時剪切出高清圖像。提供了兩種模式： 您可以選擇“變焦和透視”模式或“簡單高清”模式。將攝像機保持在固定位置時，所拍攝圖像的多個部分均可進行修剪，以便為觀眾提供特寫高清圖像，就像攝像機被平移了一樣。在“變焦和透視”模式中，可在執行透視轉換的同時，根據鏡頭焦距，剪切出某個部分。在“簡單高清”模式中，可以同時剪切出兩個部分。
*需使用可選軟件 SZC-2001（用于 BPU-4000/4500）。

從高清輕松順利地過渡到 4K*

HDC-P43 可與 HDC-4300 直播攝像機配置一起，適合安裝在不斷增長的索尼 4K 現場制作環境中。借助可選的軟件升級，HDC-P43 可直接兼容 BPU-4000/4500 基帶處理器單元和 HDCU-4300 攝像機控制單元，從而可以進行用于多個 4K 和高清輸出的 4K 拍攝。
* 需要可選的軟件 SZC-4001。

與索尼高清工作流程無縫集成

HDC-P43 是索尼廣受采用的 HDC 系列現場制作解決方案的一部分，它直接兼容配套的 HDC-4300 系統攝像機以及多種配件，包括尋像器、大鏡頭適配器、遠程控制面板和攝像機控制單元。該攝像機還可使用第三方控制系統。

小巧輕便且低消耗功率

HDC-P43 小巧輕便，非常適合安裝在許多應用中，比如安裝在吊架上或作為槍機位置運行。攝像機雖采用大電機風扇，卻具有低消耗功率，較低噪音水平的優點。
* HDC-P43 僅使用本地電源供電。

兩個遠程控制光學濾鏡

HDC-P43 與 HDC-4300 一樣，都是具有兩個光學濾鏡（中灰 (ND) 和色彩校正 (CC)）的攝像機，可在變化的光照條件下提供更大的靈活性。這兩個濾鏡均由伺服驅動，因此可通過 BPU-4000/4500 或 HDCU-4300 使用攝像機命令輕松進行遠程控制。

規格

一般信息

電源要求

DC 10.5V - 17V, 6.4A （最大）

功耗

約 40W

操作溫度

-20°C 至 +45°C
-4°F 至 +113°F

儲存溫度

-20°C 至 +60°C
-4°F - +140°F

尺寸 (寬 x 高 x 深)*1

119 x 140 x 212 mm
4 3/4 x 5 5/8 x 8 3/8 英寸

重量

2.0 kg（僅機身）
4 lb 7 oz

攝像機部分

成像器件

2/3 英寸型 9.8M 像素 CMOS RGB 3 片

有效像素

4K*2:4096（水平）x 2160（垂直）
QFHD*3:3840（水平）x 2160（垂直）
高清： 1920（水平）x 1080（垂直）

頻譜系統

F1.4 棱鏡系統

鏡頭接口

索尼 2/3 英寸卡口座

內置濾鏡

CC： A： CROSS, B:3200K, C:4300K，D： 6300K
ND： 1： 透明，2： 1/4ND，3： 1/8ND，4； 1/16ND，5： 1/64ND

伺服濾鏡控制

是

靈敏度（2000 lx、3200K、89.9% 反射率）

F8.0 （2000 lx, 89.9% 反射率）（4K/59.94p*2 或 4x HD/59.94p*3）

信噪比

-62 dB （高清/59.94i）

水平分辨率

4K*2 2000 電視線（中心），5% 或更高調制度

失真

除了鏡頭畸變外不可識別

輸入/輸出

麥克風輸入

(EXT I/O 1ch ) D-sub 15 針，母頭 (x1)

光纖輸入/輸出

用于單模光纖的 ST 連接器 (2)

提示器

BNC (x1)，1 Vp-p，75 Ω

SDI 輸出

用于監控的 BNC (2)
（SDI-2 用于高清干線輸入。）

光纖電纜距離（使用 BPU）

大約 5km

數據接口輸入/輸出

(EXT I/O 2ch RS232C 或 1ch RS422A) D-sub 15 針，母頭 (x1)

網絡數據傳輸通道

RJ-45 8 針 (x1)

EXT 輸入/輸出

D-sub 15 針（母）

USB

USB 2.0，A 型，4 針 (x1)，用于 USB 存儲器

DC 輸入

XLR 型 4 針 (x1)，DC 10.5 V 至 17 V

直流輸出

DC 10.5 V 至 17 V，1.5 A（最大值），通過 D-Sub 15 針

配件

號碼牌 （1 套）
光盤操作手冊 (1)
操作指南 (1)

注

*1

尺寸數值為近似值。

*2

可選 4K/QFHD 格式，SZC-4001

*3

可選高幀率，SZC-4002 (BPU/CCU)。
