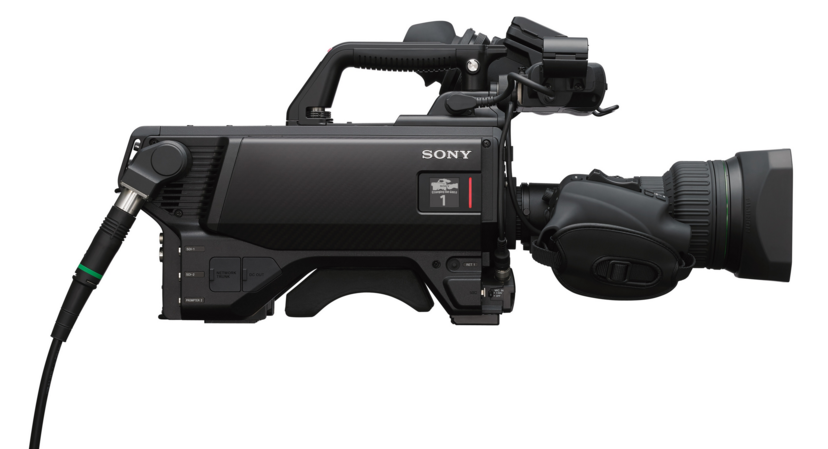

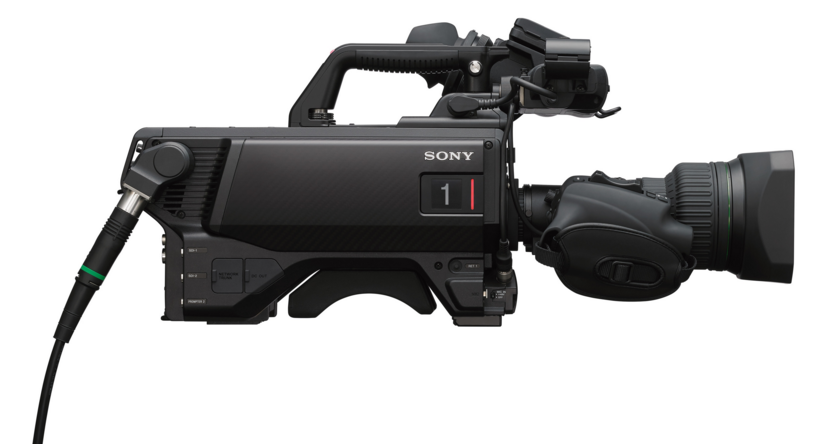

HDC-3500(HDC3500)

具有三片 2/3 英寸 4K CMOS 成像器的便攜式系統攝像機適用于光纖操作

簡介

HDC-3500 系統攝像機將為直播制作環境帶來新的圖像質量、便攜性和創作靈活性。用戶將享受到較優質 4K/高清/HDR 圖像質量，還能預測未來的制作需求，同時保持與當前工作流程和系統硬件的兼容性。

釋放成像能力

利用 2/3 英寸 4K CMOS 成像器，以及能消除“果凍效應”和“閃光帶”的全域快門技術，能拍攝出較好的圖像效果。上述技術使得 HDC-3500 能夠拍出具有 4K 高分辨率 (2000TVL)、低噪聲 (-62dB)、出色靈敏度（F10 為 1080/59.94p 或 F11 為 1080/50p）和高動態范圍的原始圖像，同時實現 ITU-R BT.2020 廣播標準的寬彩色空間。與特地開發的 LSI 數字信號處理器相結合，可充分發揮這款新的成像器出色的成像能力。

格式更靈活（4K/高清）

HDC-3500 可通過攝像機控制單元的 12G-SDI 和四個 3G-SDI 接口輸出 4K 信號，3G-SDI 信號的格式范圍高達 1080/50p。如此一來，您可從制作便利中受益，觀眾也能享受到較優的圖像質量。

了解詳情

拓寬創作潛力，在任何拍攝情況下都能獲得您想要的效果。暗色調飽和度確保在弱光條件下也能再現豐富、鮮明的色彩。強大的伽馬函數可對微調色調值、對比度和細節進行精準控制。

可同時進行 HDR 和 SDR 制作

HDC-3500 能拍攝高動態范圍圖像，并支持索尼的 SR 實時工作流程，可同時進行 HDR/SDR 制作，以減少庫存需求。

本產品已預裝部分軟件，因而需要購買許可證密鑰才能激活某些功能。

屬性

可輕松更改傳輸方式

HDC-3500 支持標準光纖傳輸，具有 SMPTE 標準接口，可用于連接相關 HDCU-3100/HDCU-2000 系列攝像機控制單元。它能隨時方便快捷地重新配置攝像機，以進行光纖、第三代數字三同軸或無線操作，還能選擇外部面板。

更廣泛的工作流選項

支持索尼適用于 HDR 的 SR Live 工作流程，可同時進行 4K HDR 和高清 SDR 制作，從而降低了多格式制作的硬件和人員成本。此外，HDC-3500 還能通過可選軟件許可證進行升級，增加捕獲逐行信號、逐行片段幀 (PsF) 信號或雙倍速度采集功能，進而拍攝到精彩的慢動作。

適用于 IP 遠程制作的簡單解決方案

添加可選 HDCE-TX30 IP 攝像機擴展適配器能讓 HDC-3500 直接輸出 ST 2110 信號，無需配備單獨的 CCU（攝像機控制單元），進而簡化與 IP 遠程制作系統的連接流程。

方便隨身攜帶的攝像機

采用鎂合金機身和碳纖維增強塑料 (CFRP) 外部面板制成，集質輕、韌度強等優點于一身。此外，較低的重心、易調節肩墊以及加寬操縱桿區都增強了攝像機操控的穩定性。HDC 系列演播室攝像機具有較好的人體工程學設計，適用于各類演播室和直播制作環境，是手持式操作的理想之選。

無縫集成

能向后兼容業界廣受好評的索尼 HDC-2000 系列系統攝像機，并輕松暢順地集成到當前直播制作基礎設施中（包括攝像機和 CCU）。

2 倍慢動作

HDC-3500 提供雙倍速度采集功能，可將高質量高清圖像傳輸?shù)?HDCU-3100 或 HDCU-2500 攝像機控制單元 (CCU)。

可顯示攝像機編號和 Tally

攝像機機身上的圖形化電子紙屏幕將會顯示指定攝像機編號。所顯示的信息將自動更新，以反映系統更改。攝像機數字顯示屏旁邊還有一個 LED Tally 燈。

豐富的聚焦輔助功能

尋像器詳細信息功能可在取景器中直接添加專用圖像增強邊緣信號，從而幫助操作員在任何拍攝條件下快速精確地對焦。它還配有聚焦輔助指示燈和聚焦位置儀功能。

伺服控制的 ND 和 CC 濾鏡

中灰 (ND) 和色彩校正 (CC)* 雙光學濾鏡輪將開拓更大創作潛力。兩種濾鏡都能通過遠程控制面板、主設置單元或直接從攝像頭進行控制。

網絡中繼

網絡數據接口（通過 LAN 端口）可在攝像機和攝像機控制單元之間實現高達 1 Gbps 的高速數據傳輸，為 IP 產品和系統的配置能力* 提供支持。

* 在光纖配置下運行的攝像機。

規格

一般信息

電源要求

AC 240 V，1.4 A（上限），DC 240 V，1.05 A（上限）

工作溫度

20°C 至 +45°C（-4°F 至 +113°F）

儲存溫度

20°C 至 +60°C（-4°F 至 140°F）

重量

約 4.9 kg (10 lb 13 oz)（僅機身）
約 5.1 kg (11 lb 4 oz)（連接 HKC-TR37 時）
約 4.9 kg (10 lb 13 oz)（連接 HKC-FB30 時）

成像器

成像器

采用全域快門的 2/3 英寸 4K CMOS 成像器

方法

3-CMOS、RGB

電氣特性

靈敏度

F10 為 1080/59.94p
F11 為 1080/50p
（2,000 lx 下反射率為 89.9%）

信噪比

-62 dB

幾何形狀失真

微不足道（不包括鏡頭失真）

光學系統規格

頻譜系統

F1.4 棱鏡系統

內置濾色片

ND 灰度濾鏡 1：透明，2：1/4ND，3：1/8ND，4：1/16ND，5：1/64ND
CC 濾鏡 A：交叉濾鏡，B：3200K（清晰），C：4300K，D：6300K

輸入/輸出接口

攝像機控制單元

光電連接器（LEMO 3K.93C 連接器）(x1)

鏡頭

12 針 (x1)

VF

20 針 (x1)

MIC 1 IN

XLR 3 針，母 (x1)

音頻輸入 CH1，CH2

XLR 3 針，母（各 x1）
音頻開關設為 MIC 時：–60 dBu（可通過菜單選擇高達 –20 dBu），平衡
音頻開關設為 LINE 時：0 dBu，平衡

內部通話系統 1、內部通話系統 2

XLR 5 針，母（各 x1）

耳塞式耳機

4 極迷你插孔 (x1)（2 極單聲道、3 極立體聲、4 極 CTIA 標準、4 極 OMTP 標準）

直流輸入

XLR 4 針 (x1)、DC 10.5 至 17 V

直流輸出

4 針 (x1)，DC 10.5 至 17 V，0.5 A（上限）*1，2 針 (x1)，DC 10.5 至 17 V，2.5 A（上限）*1

SDI 1

BNC (x1)

SDI 2

BNC (x1)

SDI MONI

BNC (x1)

測試輸出

BNC (x1)

提示器/同步鎖相

BNC (x1)
提示器 1 Vp-p、75 Ω
同步鎖相高清：SMPTE ST274、三級同步、0.6 Vp-p、75 Ω，SD：黑場（NTSC：0.286 Vp-p、75 Ω/PAL：0.3 Vp-p、75 Ω）

提示器2

BNC (x1)，1 Vp-p，75 Ω

RET CTRL

6 針 (x1)

遠程控制

8 針 (x1)

跟蹤器

12 針 (x1)

攝像機吊架

12 針 (x1)

USB

USB 2.0、A 型、4 針 (x1)（用于連接 USB 驅動器）

網絡數據接口

RJ-45 型 8 針 (x1)

標準配件

裝置使用前須知 (1)、操作說明 (CD-ROM) (1)、電纜固定夾（1 套）、螺絲 (+B3×8) (2)、附加標簽 (1)

注

*1

可能會受到施加載荷或輸入的限制。

光學低通濾鏡

如果 HDC3500 系列攝像機的內置濾色片不能很好地減少某些 LED 屏幕造成的摩爾紋，則可選的光學低通濾鏡 (OLP) 將有助于進一步減少摩爾效應（部件號：1-856-731-31）。
