S-4904
WHDI無線傳輸系統
支持SDI和HDMI信號，最遠傳輸距離700 米

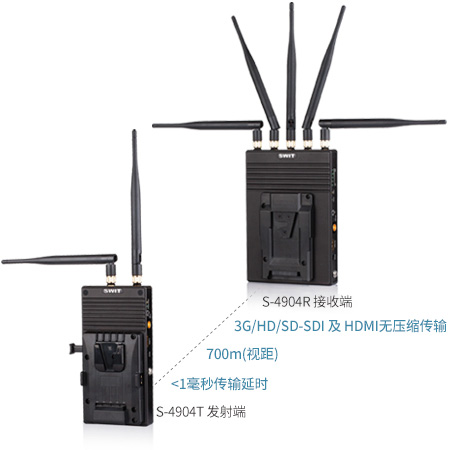

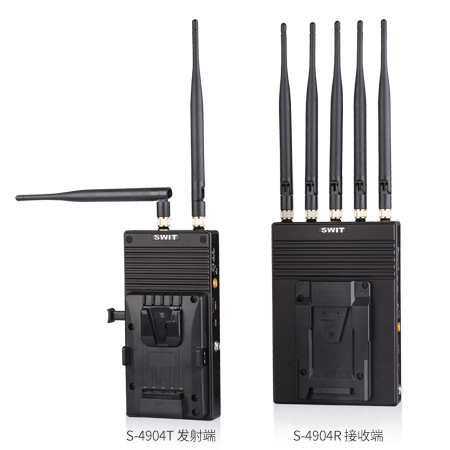

S-4904是廣播級無線系統，包括發射端S-4904T和接收端S-4904R，采用WHDI(OFDM)無線技術，支持3G/HD/SD–SDI 700米無壓縮傳輸，傳輸延時≤1毫秒。系統是純硬件連接，即插即用，廣泛應用于現場拍攝和導演監控。

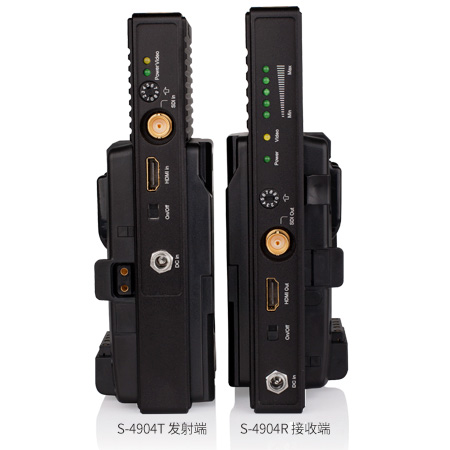

輸入/輸出接口
發射端S-4904T支持：
1路3G/HD/SD-SDI輸入
1路HDMI輸入
接收端S-4904R支持：
1路3G/HD-SDI輸出
1路HDMI輸出
接收端可同時輸出SDI和HDMI信號。如果發射端同時輸入SDI和HDMI信號，系統將優先傳輸SDI信號。
不高于700米有效傳輸距離
SDI/HDMI無壓縮傳輸，傳輸延時≤1毫秒
視距范圍內，支持3G/HD/SD-SDI和HDMI信號無壓縮700米有效傳輸距離，傳輸延時≤1毫秒。

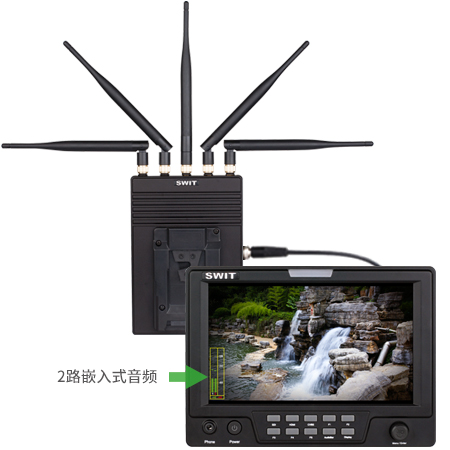

內嵌數字音頻傳輸
S-4904支持SDI和HDMI 2路（ch-1&ch-2）內嵌數字音頻傳輸。
5.1GHz-5.9GHz無線頻率

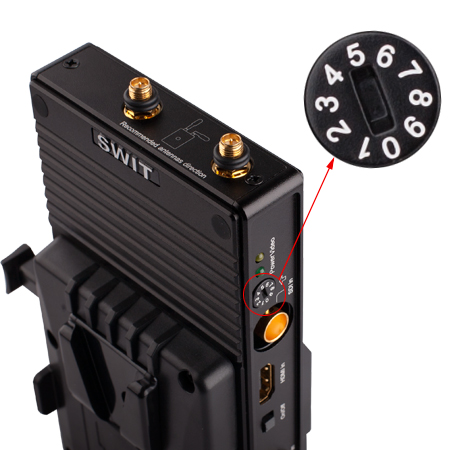

無線傳輸系統采用5.1GHz-5.9GHz無線頻率，支持用戶撥碼配對，不多于支持4路無線通道。發射功率≤63mW，對人體無輻射傷害。
廣播模式
支持一發多收
用戶可設置多個S-4904R接收端與S-4904T發射端在同一頻段，實現一個發射端對應多個接收端的一對多廣播模式。
供電和安裝
V字型或安頓型扣板可選

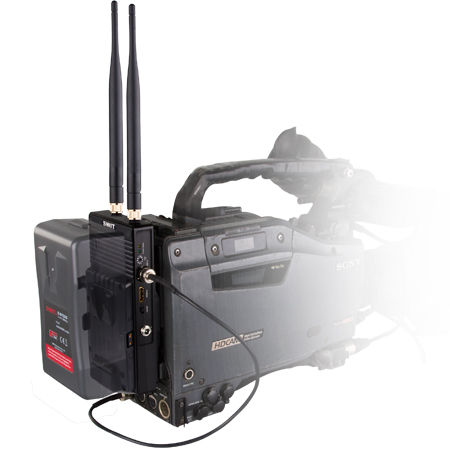

發射端S-4904T配有V字型或安頓型扣板，用于安裝在攝像機電池扣板處，并掛接電池。接收端S-4904R配有V字型或安頓型扣板，用于掛接電池。
發射端和接收端皆可通過5.5/2.1mm 插口進行供電，電壓在6.5V-17V范圍內。

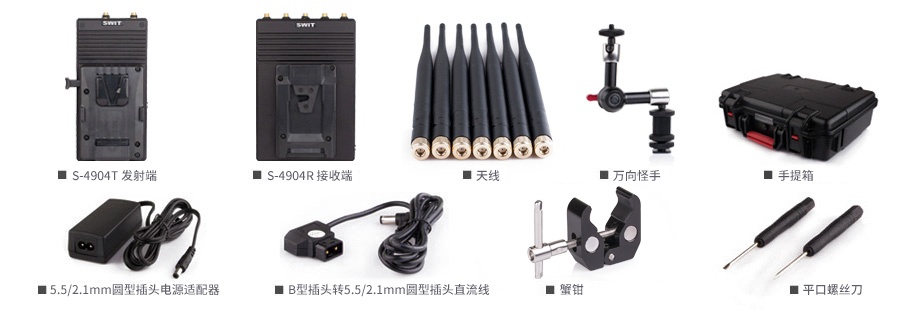

包裝配件
S-4904標準包裝配件包括:
1個S-4904T發射端（V字型 / 安頓型扣板可選）
1個S-4914R接收端（V字型 / 安頓型扣板可選）
7根天線（發射端2根、接收端5根）
1個萬向怪手（冷靴/螺紋兩用安裝）
1個安裝蟹鉗
1個B型口轉5.5/2.1mm電源線
1個5.5 / 2.1mm圓孔電源適配器
2個平口螺絲刀（用于設置頻段）
1個便攜手提箱

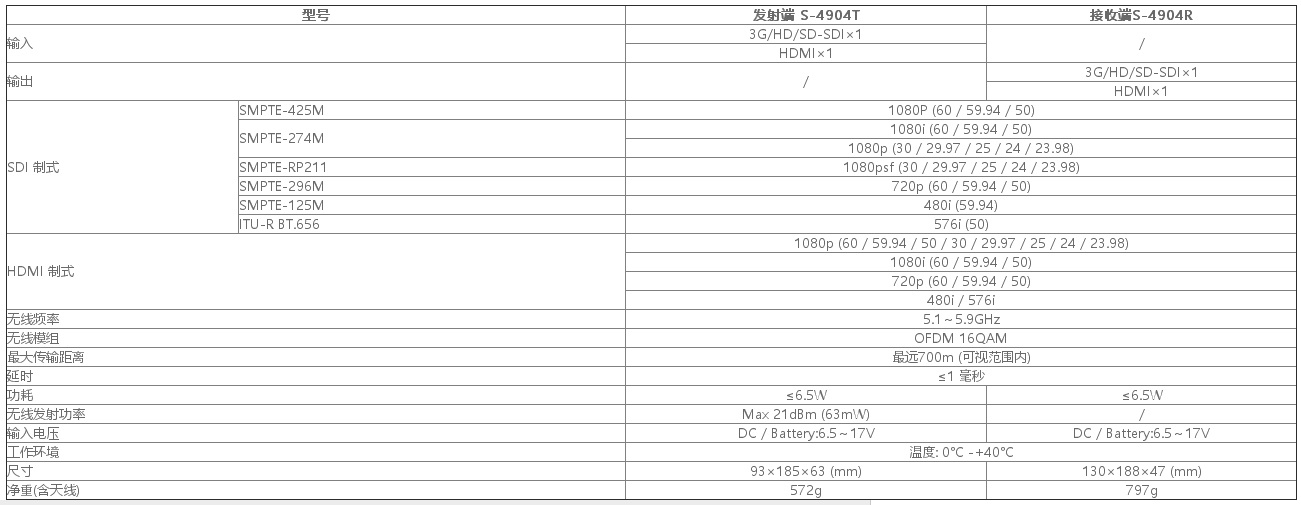

輸入視頻格式
S-4904T發射端支持以下輸入視頻格式:
| 輸入 | 支持格式 | |
| SDI制式 | SMPTE-425M | 1080p (60 / 59.94 / 50) |
| SMPTE-274M | 1080i (60 / 59.94 / 50) | |
| 1080p (30 / 29.97 / 25 / 24 / 23.98) | ||
| SMPTE-RP211 | 1080psf (30 / 29.97 / 25 / 24 / 23.98) | |
| SMPTE-296M | 720p (60 / 59.94 / 50) | |
| SMPTE-125M | 480i (59.94) | |
| ITU-R BT.656 | 576i (50) | |
| HDMI 制式 | 1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) | |
| 1080i (60 / 59.94 / 50) | ||
| 720p (60 / 59.94 / 50) | ||
| 480i / 576i | ||
S-4904R接收端輸出格式與輸入格式一致。

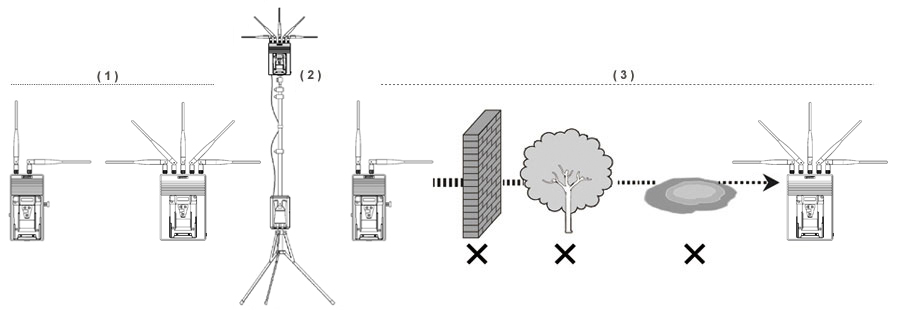

怎樣達到無線傳輸系統較好傳輸效果
（1）將S-4904T和S-4904R的天線擺放成不同角度，延伸傳輸距離，達到穩定的傳輸效果。
（2）將接收端S-4904R放置越高越好
（3）盡量避免中間有墻壁，樹木，水源以及任何障礙物。
怎樣在同一地點使用多套無線傳輸設備
無線傳輸有0-9個頻段通道，使用時用戶可撥碼配對。在同一地點使用時，為了防止設備間互相干擾，我們建議：
2套設備同時使用時。
設置設備1：通道3
設置設備2：通道4
3套設備同時使用時。
設置設備1：通道3
設置設備2：通道7
設置設備3：通道4
我們不建議用戶在同一地點同時使用4套或4套以上無線傳輸設備。
頻段點詳情如下：
撥號頻道 | 頻率 |
Channel 0 | 5550 MHz |
Channel 1 | 5590 MHz |
Channel 2 | 5630 MHz |
Channel 3 | 5670 MHz |
Channel 4 | 5150 MHz |
Channel 5 | 5190 MHz |
Channel 6 | 5230 MHz |
Channel 7 | 5270 MHz |
Channel 8 | 5310 MHz |
Channel 9 | 5510 MHz |
備注：所有頻段通道為中央頻率。
每路通道寬帶為40MHz。
