S-4914
WHDI無線傳輸系統
支持SDI和HDMI信號，不高于傳輸距離700 米

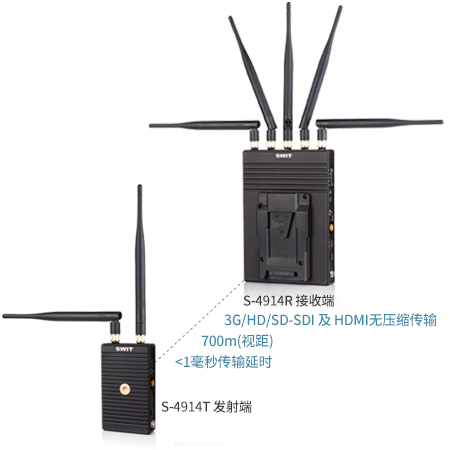

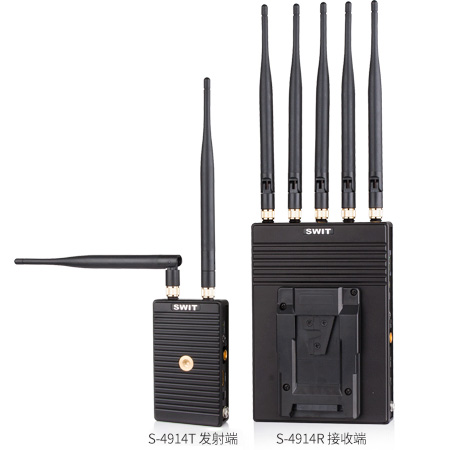

S-4914是廣播級高清無線傳輸系統，包括發射端S-4914T和接收端S-4914R，采用WHDI(OFDM)無線技術，支持3G/HD/SD-SDI 信號700米無壓縮傳輸，傳輸延時≤1毫秒。純硬件連接操作，簡單可靠，廣泛應用于現場拍攝和導演監控。

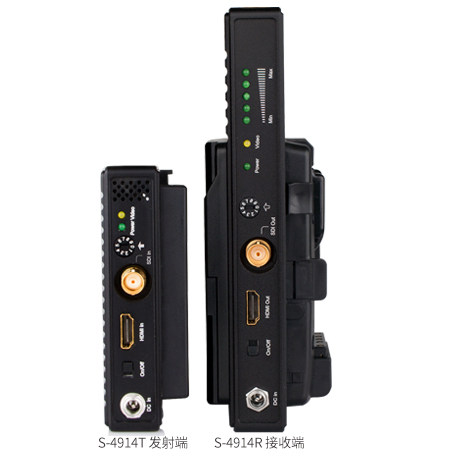

輸入/輸出接口
發射端S-4914T支持：
1路3G/HD/SD-SDI輸入
1路HDMI輸入
接收端S-4914R支持：
1路3G/HD-SDI輸出
1路HDMI輸出
接收端可同時輸出SDI和HDMI信號。如果發射端同時輸入SDI和HDMI信號，系統將優先傳輸SDI信號。
不高于700米有效傳輸距離
SDI/HDMI無壓縮傳輸，傳輸延時≤1毫秒
視距范圍內，S-4914無線傳輸系統支持3G/HD/SD-SDI信號無壓縮700米有效傳輸距離，傳輸延時≤1毫秒。

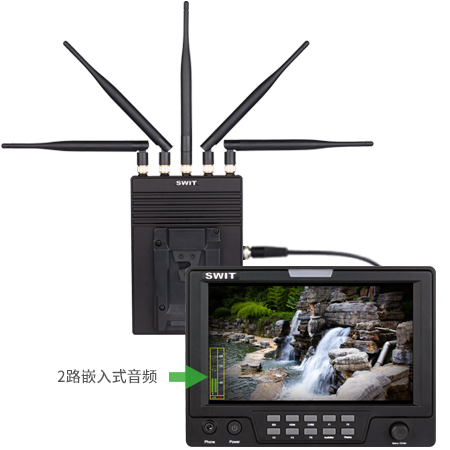

內嵌數字音頻傳輸
S-4914支持SDI和HDMI 2路（ch-1&ch-2）內嵌數字音頻傳輸。
5.1GHz-5.9GHz無線頻率
S-4914系統采用5.1GHz-5.9GHz無線頻率，支持用戶撥碼配對，在同一環境下可支持3-4組無線訊道同時傳輸。發射功率≤63mW，對人體無輻射傷害。

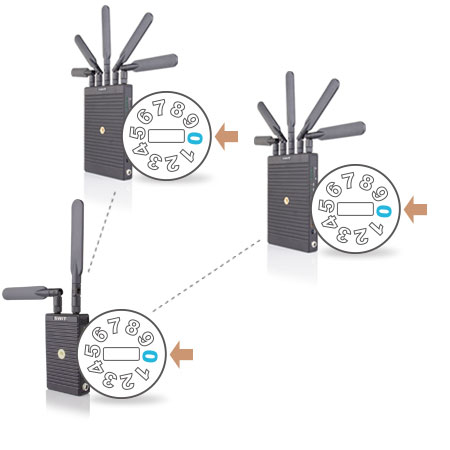

廣播模式
支持一發多收
用戶可設置多個S-4914R接收端與S-4914T發射端在同一頻段，實現一個發射端對應多個接收端的一對多廣播模式。
電源供電和安裝
配備各種DV電池扣板

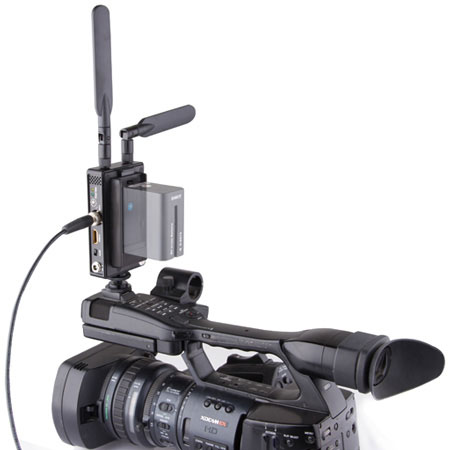

發射端S-4914T為小巧型設計，配備DV電池扣板，由標準DV電池進行供電。
可選擇以下不同類型DV電池扣板：
扣板型號 | 兼容電池 |
F | SONY NP-F970/770, SWIT S-8972, S-8970 |
U | SONY BP-U60/U30, SWIT S-8U63 |
D | Panasonic CGA-D54/D28, VW-VBD58, SWIT S-8D62, S-8D58 |
B | Panasonic VW-VBG6, SWIT S-8BG6 |
J | JVC BN-V428U, SWIT S-8428 |
V | JVC BN-VF823, SWIT S-8823 |
I | SSL-JVC50, SWIT S-8i50 |
C | Canon BP-945/970G, SWIT S-8845, S-8945 |
E | Canon LP-E6, SWIT S-8PE6 |
接收端S-4914R配有V字型或安頓型扣板，用于電池供電。 發射端和接收端皆可通過5.5/2.1mm 圓形DC接口供電，電壓在6.5V-17V范圍內。

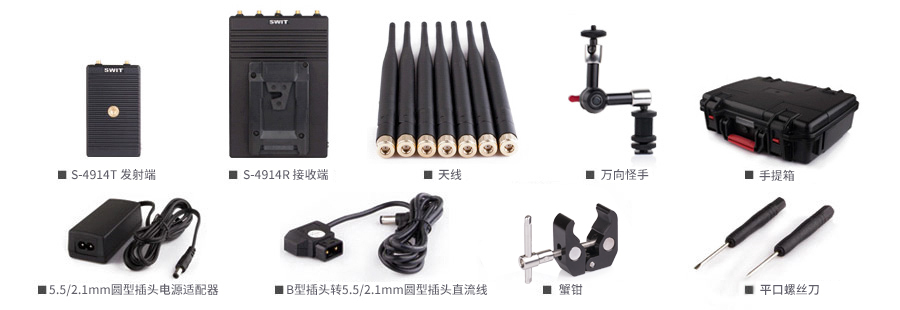

包裝配件
S-4914標準配件包括:
1個S-4914T發射端（F/U/D/B/J/V/I/C/E DV電池扣板可選）
1個S-4914R接收端（V字型 / 安頓型扣板可選）
7根天線（發射端2根、接收端5根）
1個萬向怪手（冷靴/螺紋兩用安裝）
1個安裝蟹鉗
1個B型口轉5.5/2.1mm電源線
1個5.5/2.1mm圓孔電源適配器
2個平口螺絲刀（用于設置頻段）

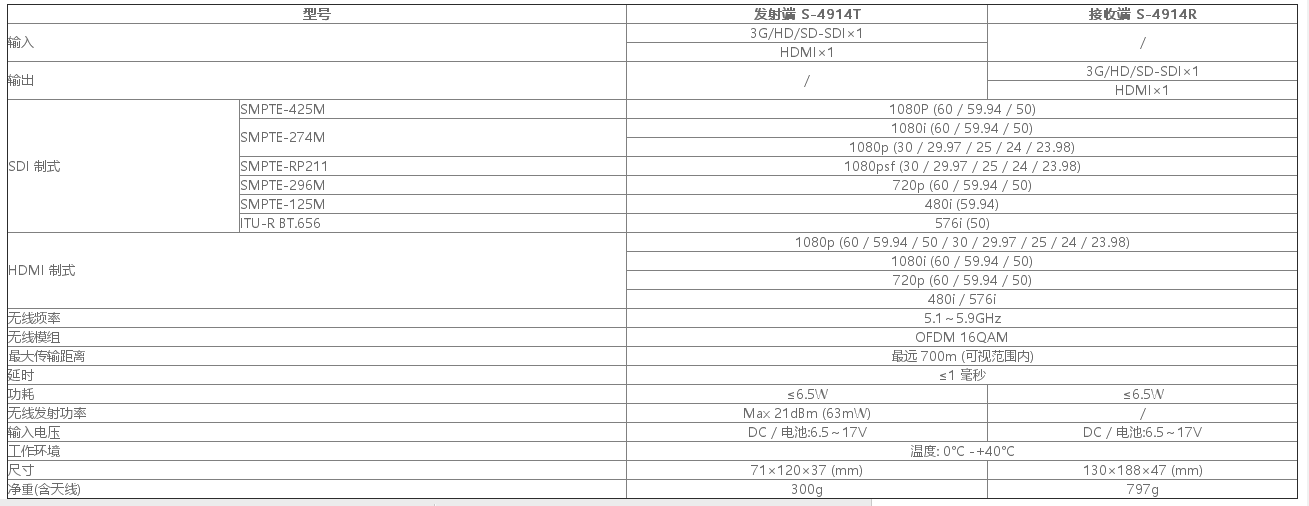

輸入視頻格式
S-4914T發射端支持以下輸入視頻格式:
| 輸入 | 支持格式 | |
| SDI制式 | SMPTE-425M | 1080p (60 / 59.94 / 50) |
| SMPTE-274M | 1080i (60 / 59.94 / 50) | |
| 1080p (30 / 29.97 / 25 / 24 / 23.98) | ||
| SMPTE-RP211 | 1080psf (30 / 29.97 / 25 / 24 / 23.98) | |
| SMPTE-296M | 720p (60 / 59.94 / 50) | |
| SMPTE-125M | 480i (59.94) | |
| ITU-R BT.656 | 576i (50) | |
| HDMI 制式 | 1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) | |
| 1080i (60 / 59.94 / 50) | ||
| 720p (60 / 59.94 / 50) | ||
| 480i / 576i | ||
S-4914R接收端輸出格式與輸入格式一致。

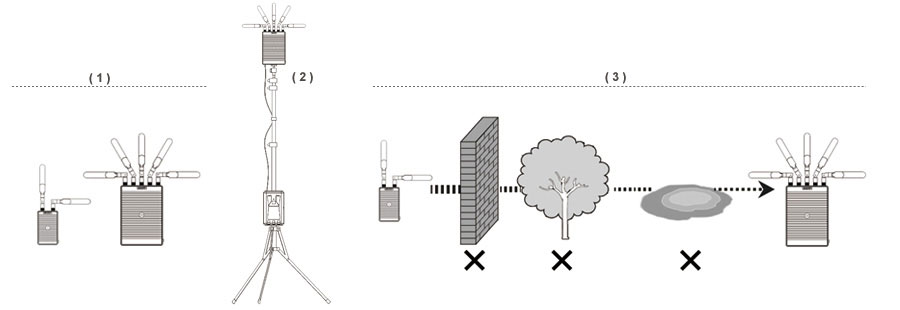

怎樣達到無線傳輸系統較好傳輸效果
（1）將S-4914T和S-4914R的天線擺放成不同角度，延伸傳輸距離，達到穩定的傳輸效果。
（2）將接收端S-4914R放置位置越高越好
（3）盡量避免中間有墻壁，樹木，水源以及任何障礙物。

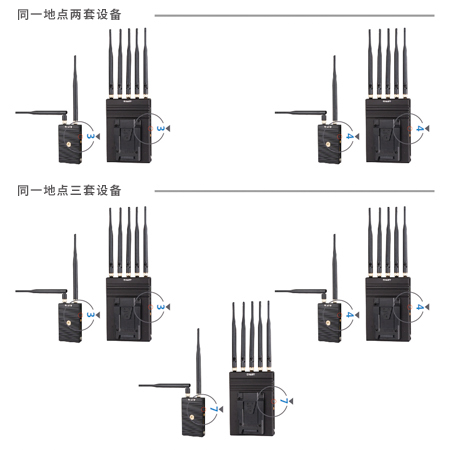

怎樣在同一地點使用多套無線傳輸設備

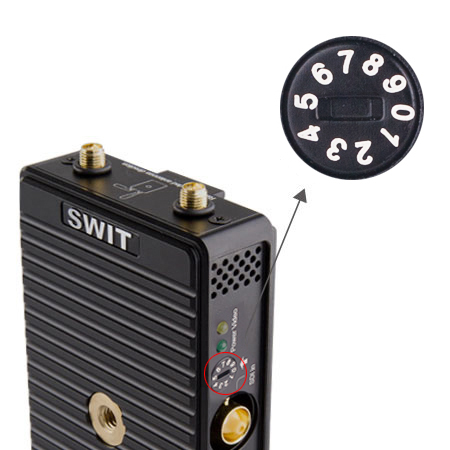

無線傳輸有0-9個頻段通道，使用時用戶可撥碼配對。在同一地點使用時，為了防止設備間互相干擾，我們建議：
2套設備同時使用時。
設置設備1：通道3
設置設備2：通道4
3套設備同時使用時。
設置設備1：通道3
設置設備2：通道7
設置設備3：通道4
我們不建議用戶在同一地點同時使用4套或4套以上無線傳輸設備。
頻段點詳情如下：
撥號頻道 | 頻率 |
Channel 0 | 5550 MHz |
Channel 1 | 5590 MHz |
Channel 2 | 5630 MHz |
Channel 3 | 5670 MHz |
Channel 4 | 5150 MHz |
Channel 5 | 5190 MHz |
Channel 6 | 5230 MHz |
Channel 7 | 5270 MHz |
Channel 8 | 5310 MHz |
Channel 9 | 5510 MHz |
備注：所有頻段通道為中央頻率。
每路通道寬帶為40MHz。
